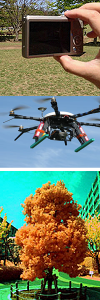

近赤外・赤・緑の3波長域での撮影カメラ　Yubaflexカメラ　カタログ 　

---

輝度ベースのフォールスカラーとNDVIデータを生成（付属ソフト）
雪　雲の観測　畑作、水稲育成状況のモニタリング

簡単操作の市販コンパクトデジカメラを改良し実現
軽量でドローン　マルチコプターでの空撮に搭載可能＋GPS機能
24～120mmの光学5倍ズームで広角撮影
1210万画素　16bitRAWデータで撮影編集
　

---

---

撮影事例

　
　　例：付属ソフトによる処理中の様子　　　　　　　　　　カメラの分光特性（赤外域の感度に注目下さい）

---

仕様　Yubaflex　　近赤外線　赤　緑　の３バンド　フォルスカメラ　専用画像処理ソフト付き　低価格
外観	項目	仕様
	基本仕様	近赤外・赤・緑の3バンドでの撮影カメラ フォールスカラー/NDVIデータ作成　　（専用画像処理ソフトウェア付属）
	バンド（帯域）	緑：520nm～600nm　 赤：600～780nm  近赤外：780～1000nm 付属ソフトで処理後　代表値
	画質 レンズ	1210万画素 24～120mm　光学5倍ズーム
	画像データ生成	RAWデータ保存（非圧縮の生データ）　 輝度画像＆NDVI自動生成 8bit/32bit Tiff形式（GPS、ISO、F値等の撮影情報付き）
	その他	GPSロガー機能
	サイズ 重量	サイズ： 幅999×高さ60×奥行27mm 重量：　　198g（ﾊﾞｯﾃﾘｰ・ﾒﾓﾘｶｰﾄﾞ含）

フォールスカラー（False Color　擬色）とは：

画像の特徴を視覚的に識別しやすくする目的で色づけしたもの、 現画像データ内の各々の波長域（バンド）の映像に目立つ様に別の色（擬色）で特徴付けした リーモートセンシングで使われる技術です。

NDVI（Normalized Difference Vegetation Index）とは：

植生の量的な分布状況や活性度を示す植生指標です。
植物の緑葉は青領域と赤領域の波長を吸収し、近赤外線領域の波長を強く反射する特性を生かして
赤波長（R）と近赤外波長（IR）の値を用いて植生指数を算出します。

オルソ画像とは：

上空から撮影した空中写真は、レンズの特性から画像に歪みが生じます。
被写体が地面から高い程、周縁部に向かうほど、この歪みは大きくなります。
オルソ画像はこの歪みを補正し、正しい位置情報を持つ画像となり、地図などの地理情報と重ね合わせて、
多様な応用が可能となります。

別途処理ソフトを紹介させて頂きます。

処理例：オルソ画像　GIS　等のキーワードにて画像検索にて確認できます

---

空撮用マルチコプター　ドローンはこちら

連続写真から３D化画像ソフトはこちら

---

赤外線サーモグラフィカメラ　コンパクトデジカメサイズ　 F30S F30W 　(日本アビオニクス社）
カタログ 　

---

ポケットサイズ　軽量３００ｇ　アイコンによる簡単な操作ガイダンス
フォーカスフリー（１．３ｍ以上）　可視画像も同時に撮影
解析容易なJPEG形式

廃熱解析　熱ロス評価　実験教材　セキュリティ分野　血行評価などの健康分野

---

　



F30Sは生産終了しました。後継機種を紹介しております
連絡先はこちら

仕様　CSF30S CSF30W　　赤外線サーモグラフィ　コンパクトカメラ　日本アビオニクス製
外観	項目	仕様
	基本仕様	検出器画素数：160（H) ×120（V) 画素 可視画像画素数:：CMOS 130万画素
	測定温度範囲	-20～100℃（CSFS30S） -20～350℃（CSFS30W）
	温度分解能	0.1℃ at 30℃（CSFS30S） 0.2℃ at 30℃又は　0.1℃ at 30℃（SN改善モード）（CSFS30W）
	温度精度	±2℃ or ±2％（本体部　使用環境温度：0～40℃　にて）
	測定波長（帯域）	8～14μm
	測定視野角/空間分解能	28°（H）×21°（V)　/　3.1mrad
	測定距離範囲	10cm～∞　（但し、温度測定の精度保証は、50cm～）
	温度補正機能	放射率補正、環境・背景温度補正、距離補正、NUC
	画像データ	JPEG　　可視像同時記録
	記録メディア	SDカード
	表示画面	2.7型カラー液晶モニタ
	駆動時間 電源	2.5時間（ニッケル水素2次電池 単三：3本）　 ACアダプタ
	動作環境温度/ 湿度	-15～50℃、90％RH以下（結露しないこと）
	サイズ 重量	約100mm（H）×65mm（W）×45mm（D） 300g以下、電池3本含む

---

UAV ロボット搭載用　リモートサーモグラフィカメラ（受注生産）　(日本アビオニクス社） 　仕様書 　　

---

UAVに搭載しリモート 接点信号で画像記録

ソーラパネルの点検
レスキューロボットへの搭載
コンクリート橋梁の剥離診断

仕様　UA100　　赤外線サーモグラフィ　コンパクトカメラ
外観	項目	仕様
	基本仕様	検出器画素数：320 ｘ 240（V) 画素 可視画像画素数:：CMOS 200万画素
	測定温度範囲	-20～500℃
	温度分解能	0.04℃(SN改善モード）
	温度精度	±2℃ or ±2％（本体部　使用環境温度：0～40℃　にて）
	測定波長（帯域）	8～14μm
	測定視野角/空間分解能	28°（H）×21°（V)　/　3.1mrad
	測定距離範囲	10cm～∞　（但し、温度測定の精度保証は、50cm～）
	温度補正機能	放射率補正、環境・背景温度補正、距離補正、NUC
	画像データ	熱画像：温度データ付きJPEG　　可視像同時記録
	記録メディア 動画記録	SDカード 最大10枚／秒
	インターバル記録	3秒～60分間隔
	記録外部トリガー	無電圧接点信号
	電源	DC7.2～9.0V±10％　外部より供給
	動作環境温度/ 湿度	-15～50℃、90％RH以下（結露しないこと）
	サイズ 重量	約82mm（H) ×60mm(W) ×116mm(D) 400g以下

---

冷却型 超高性能ハイエンドモデル 　
高性能・高機能 オールラウンドモデル
ネットワーク対応赤外カメラ
(日本アビオニクス社）

外観	型式	主な仕様
	H8000 冷却型高性能モデル 短波長 ハイスピード 顕微鏡	冷却型赤外デバイス採用タイプ 温度分解能 0.02℃以下 at 30℃ 640 ｘ512（V) 画素 高速度シャッター:：0.3msec 空間分解能：0.6mrad 測定波長範囲:2-5μm オプション多数：2000°対応,　火炎フィルター,　ガラス透過
	R500 オールラウンドモデル 高解像度（最大120万画素）	最大120万画素（複数枚超解像処理 　SRモード） 基本：640 ｘ512（V) 画素 非冷却センサ（マイクロボロメータ） 温度分解能： 0.03℃以下 at 30℃ 測定波長範囲:8～14μm 最小空間分解能：0.87mrad　0.58mrad相当 (SRモード)
	TS9260/9230 ネットワークモデル 監視制御用途 高解像度 電動フォーカス	測定温度範囲:-40℃ ～ 500℃(標準) 　　 測定波長範囲:8～13μm 　 通信インタフェース： RS232C(専用ケーブル) Ethernet(100/10baseT　発注時指定)

＜CSR500シリーズの可視画像とのインポーズ例＞

---
